Изменение расхода пара через промежуточный отсек
В таблице 5 приведены результаты расчёта величины расхода пара через промежуточный отсек в зависимости от давления в конденсаторе. И построена зависимость
Таблица 5
Расход пара через промежуточный отсек в зависимости от давления в конденсаторе.
|
| 4 | 8 | 16 | 32 | 40 | 42 | 44 | 46 | 48 | 50 |
|
| 35,83 | 35,57 | 37,08 | 42,56 | 45,96 | 46,68 | 47,36 | 48,00 | 48,60 | 49,17 |
,кПа
,кг/с

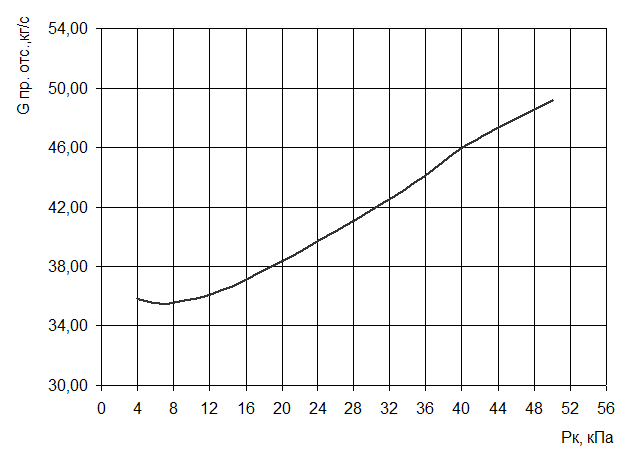

Рисунок 2. Зависимость расхода пара через промежуточный отсек от давления в конденсаторе.
В таблице 6 приведены результаты расчёта величины расхода пара на НСП, через 22 ступень, ЦНД в зависимости от давления в конденсаторе. И построены зависимости
,
,
.
Таблица 6.
Расход пара через НСП , 22 ступень и ЧНД в зависимости от давления в конденсаторе.
|
| 4 | 8 | 16 | 32 | 40 | 42 | 44 | 46 | 48 | 50 |
|
| 9,68 | 9,65 | 11,43 | 23,37 | 31,04 | 32,68 | 34,22 | 35,69 | 37,09 | 38,42 |
|
| 35,83 | 35,96 | 37,08 | 42,56 | 45,96 | 46,68 | 47,36 | 48,00 | 48,60 | 49,17 |
|
| 25,75 | 26,30 | 25,65 | 19,18 | 14,92 | 14,00 | 13,13 | 12,31 | 11,51 | 10,75 |
,кг/с
,кг/с
,кг/с
