Параметры свежего пар, подаваемого в турбину остаются неизменными, параметры питательной воды, подаваемой в котлоагрегат тоже можно считать неизменными, поэтому затраты теплоты на турбоустановку можно считать практически неиз-менными. Тогда величина будет перераспределяться между тремя параметрами. Все три зависимости исследованы ранее и осталось заметить, что их сумма всегда равна .

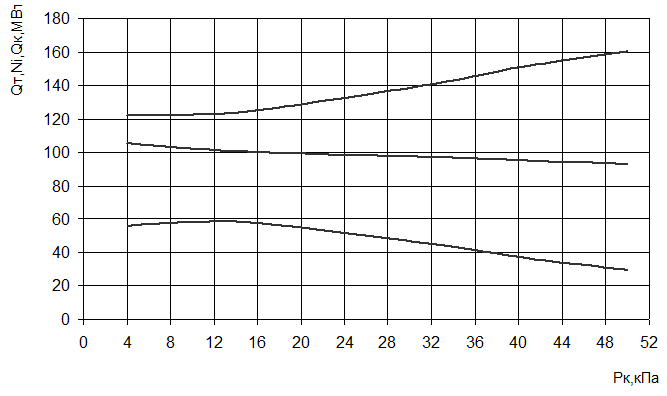

Рисунок 7. Зависимость внутренней мощности турбины, теплофикационной нагрузки

и потерь в конденсаторе от давления насыщения в конденсаторе.

7.5.Зависимость тепловой нагрузки подогревателей низкого давления от давления в конденсаторе

Проанализируем изменение тепловых нагрузок ПНД-2, ПНД-3 и ПНД-4 при повышении давления в конденсаторе. В таблице 12 приведены значения тепловых нагрузок подогревателей в зависимости от давления насыщения в конденсаторе.

Таблица 12.

Зависимость тепловой нагрузки ПНД-2, ПНД-3, ПНД-4 от давления в конденсаторе.
